太陽能光熱測試實驗室
（適用于全玻璃真空太陽集熱管熱性能檢測）
一、產品概述
太陽集熱管是太陽能熱水器產生熱水的能量之源，也是太陽能熱水器的核心技術所在，是太陽能熱水器的關鍵部件，就像人的心臟一樣。所以，集熱管被稱作是太陽能熱水器的"心臟"。我公司根據國家標準GB/T 17049全玻璃真空太陽集熱管的試驗要求，結合我公司多年來太陽能檢測儀器的經驗，特別研發生產了TRM-2CA型太陽集熱管熱損系數測試系統，可完成對太陽集熱管熱性能等指標的檢測工作，該系統可滿足廣大太陽能熱水器生產廠，質檢所，檢測中心及科研教學等領域的使用。
產品測試范圍：
全玻璃真空太陽集熱管；
玻璃—金屬封接式熱管真空太陽集熱管。
二、產品運行環境
1. 室內試驗室,無風與陽光直射影響 環境溫度恒定(空調控制)；
2、測試環境溫度 21℃～25℃；
3、相對濕度 ≤90%；
4、適用電源 220V（±10%），50Hz(±2%) 20A；
5、上下自來水管路。
三、太陽集熱管熱損系數測試系統技術指標(同時測試5只集熱管)
| 溫度 （低溫型） | A.通道數:15路 B.測量范圍:0～150℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水。 |
|---|---|
| 溫度 （低溫型） | A.通道數:1路 B.測量范圍:-40～70℃ C.測量精度:±0.2℃ D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩 |
|
太陽集熱管熱損系數測試儀 |
該測試儀用高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。 外觀尺寸:金屬外殼350×150×300（mm） 數據存儲容量:4000條以上數據 數據存儲及顯示內容:時間（真太陽時間），溫度（環境溫度，水溫、集熱管溫度）等信息。 標準RS232通訊接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。 |
|
太陽集熱管熱損系數測試系統軟件 |
軟件支持GB/T 17049全玻璃真空太陽集熱管的國標測試要求，在Windows2000以上系統環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，自動繪制太陽集熱管的平均熱損系數等圖表曲線，與打印機相連自動打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。 |

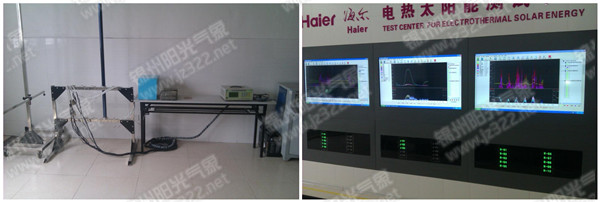

| 太陽集熱管室內測試臺 | 為了滿足GB17049真空集熱管測試要求，該裝置用于熱損性能的測試. 1. 材料:不銹鋼組合式結構(防腐蝕) 2. 測管數量:5---10只管 3. 重量:20KG 4. 安裝方式:集熱管垂直水平面安裝 |
| 保溫帽 | 為滿足測試,溫度傳感器通過保溫帽裝入集熱管內,然后用保溫帽將集熱管口密封起來,防止熱量散失,方可進行測試. 1.規格: 滿足 ￠47mm ￠58 mm 兩種管子測試 數量:各5只 2.耐溫:300℃ ，防水浸泡 3.保溫性能:大于95% |
| 測試方法 | 系統推薦執行GB/T 17049全玻璃真空太陽集熱管國標測試方法 |
四、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證等全套資料。
