光伏環境監測WV Envir Equip

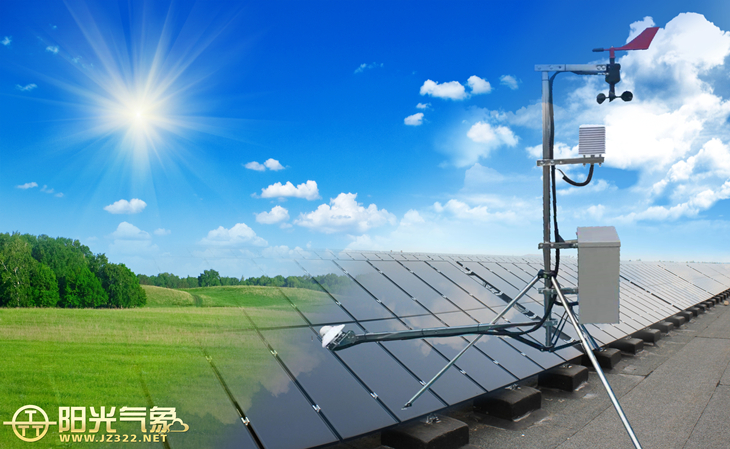

一、系統概述
我公司結合五十余年的氣象及太陽輻射光資源設備研制的經驗，特推出PC-4型光伏環境監測儀，此光伏電站環境監測儀正是根據太陽能資源評估、太陽能系統監測的需要，并結合國外太陽能觀測系統的先進技術制造的。本產品是專業針對光伏發電站研發生產的一款新型分布式光伏環境監測儀，該設備測量精度高，安裝使用方便，可采集多種要素：含太陽輻射（水平/斜面）、溫度、濕度、風速、風向、大氣壓力、組件溫度等要素，監測要素可按需定制。特別采用了高穩定性的太陽總輻射傳感器，具有完美的余弦特性、快速響應、零偏移和溫度響應的性能，非常適合太陽能行業的輻射監測需要。具有高精度，高穩定性的特點，是目前最適合分布式光伏發電站上使用的領先級的一體化光伏環境檢測儀。
二、參照標準及設計依據
GB 55015-2021《建筑節能與可再生能源利用通用規范》
GB/T 30153-2013 《光伏發電站太陽能資源實時監測技術要求》
GB/T 31163-2014《太陽能資源術語》
GB/T 31156-2014《太陽能資源測量》
GB/T 19964-2012《光伏發電站接入電力系統技術規定》
GB-T 6495.1-1996《光伏器件第1，2部分》
QX/T 66-2007《地面觀測規范第22部分觀測記錄質量控制》
QX/T 118-2010《地面氣象觀測資料質量控制》
QX/T 117-2010《地面氣象輻射觀測資料質量控制》
《氣象儀器和觀測方法指南》世界氣象組織（WMO）儀器和觀測方法委員會（CIMO）
《基準輻射觀測業務規范（試行）》中國氣象局
《國家氣候觀象臺觀測系統功能設計》中國氣象局
三、產品特點
1、便攜式結構設計，采集器與傳感器采用便攜設計理念。是目前為止安裝最為簡便的光伏環境監測儀，方便攜帶，可以有效的保證數據的及時性，準確性。
2、體積小，重量輕，核心部分整體重量不超過5KG，方便用戶將儀器攜帶到惡劣的環境中便用，測量精度高，穩定性強，產品技術指標符合氣象觀測規范要求，可以根據使用需要進行觀測。
3、低功耗，綠色節能設計，內部采用節能模式設計，若用太陽能電池板供電方式，可滿足在無電地區長期使用；也可采用市電或汽車電源等方式供電。外部采用抗惡劣環境結構設計，在惡劣的天氣條件下不影響儀器的使用效率,可以在雷雨、風雪環境中持續不間斷工作。防塵，防潮等級達到國家標準。
4、標準modbus協議，與光伏電站后臺無縫對接，符合電站服務器數據上傳要求。
5、內置大容量數據存儲器，可連續存儲整點數據3個月以上；可根據觀測需要擴展U盤存儲，實現數據無限量存儲。
6、多種通訊方式，可通過RS232/RS485/USB等標準通訊接口與PDA、筆記本電腦等設備在現場讀取數據，也可通過GPRS/RJ45/wifi等無線通訊方式實現遠程無線通訊。
7、完全符合光伏電站考核要求，可同時監測環境溫濕度、風向風速、組件溫度、太陽輻射（角度可調）等氣象參數。
8、數據精準可靠，采用光熱式太陽輻射測試原理，大大提高了數據的測量精度。
9、先進的網絡化基站布點模式，可以實現多點氣象站布網監測，即可滿足局域網內數據共享查看，也可通過GSM/GPRS/CDMA等無線網絡方式實現異地遠程監測；同時可用U盤/記憶棒等工具實現移動存儲技術。
四、技術指標
|
名稱
|
測量范圍
|
分辨率
|
準確度
|
|
環境溫度
|
-40~+80 ℃
|
0.1℃
|
±0.2℃
|
|
相對濕度
|
0~100%
|
0.1%
|
±2%（≤80%時）
±5%（＞80%時）
|
|
露點溫度
|
-40~50℃
|
0.01
|
±0.2℃
|
|
風 向
|
0~360°
|
1°
|
±3°
|
|
風 速
|
0~70m/s
|
0.1m/s
|
±（0.3+0.03V）m/s
|
|
太陽輻射
|
0~2000W/m2
|
1W/m2
|
±5%
|
|
溫度組件
|
-40~150℃
|
0.1℃
|
±0.2℃
|
|
太陽能供電系統
|
功率30W
|
太陽能電池+充電電池+保護器
|
可選配
|
|
無線通訊控制器
|
短/中/長距離
|
免費/收費傳輸
|
可選配
|

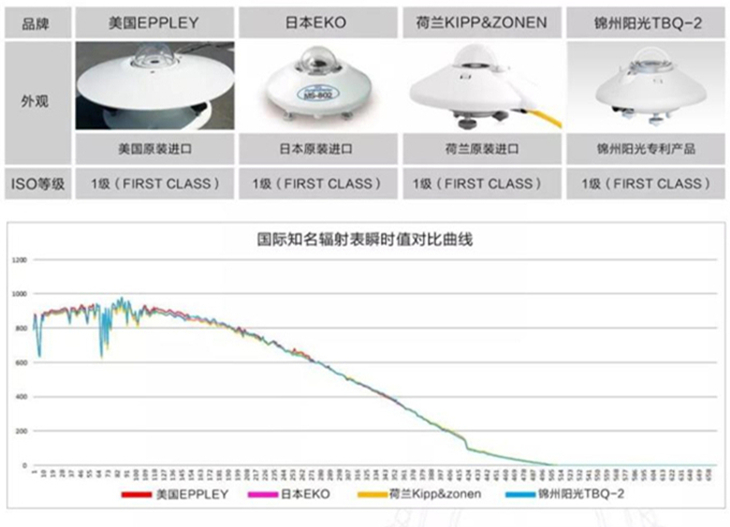

五、總輻射表技術對比

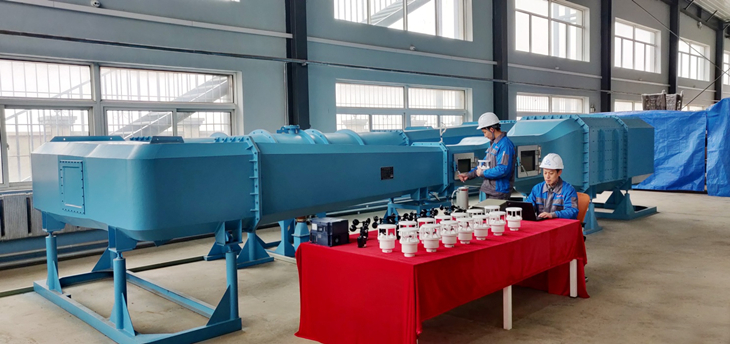

六、專業級風洞校準
陽光氣象風洞實驗室引進的新型多功能風洞是國內首臺集成微風風速儀校準和風量儀校準功能的高精設備，解決了在微風風速校準方面的穩定性和均勻性的技術難題，測量范圍從1m/s以下的微風到30m/s以上的大風均能精準標定，該新型風洞綜合技術指標達到國內先進水平。PC類光伏環境監測儀出廠前全部通過此風洞進行校準，校準合格方可出廠，確保為用戶提供更優質、可靠、精準的產品。

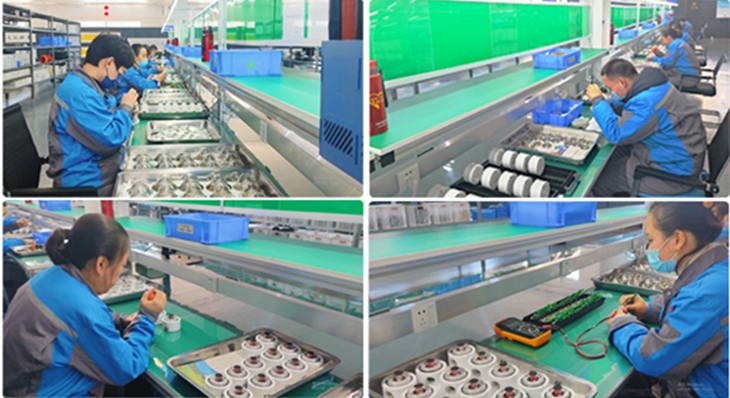

七、完善的生產檢測環節

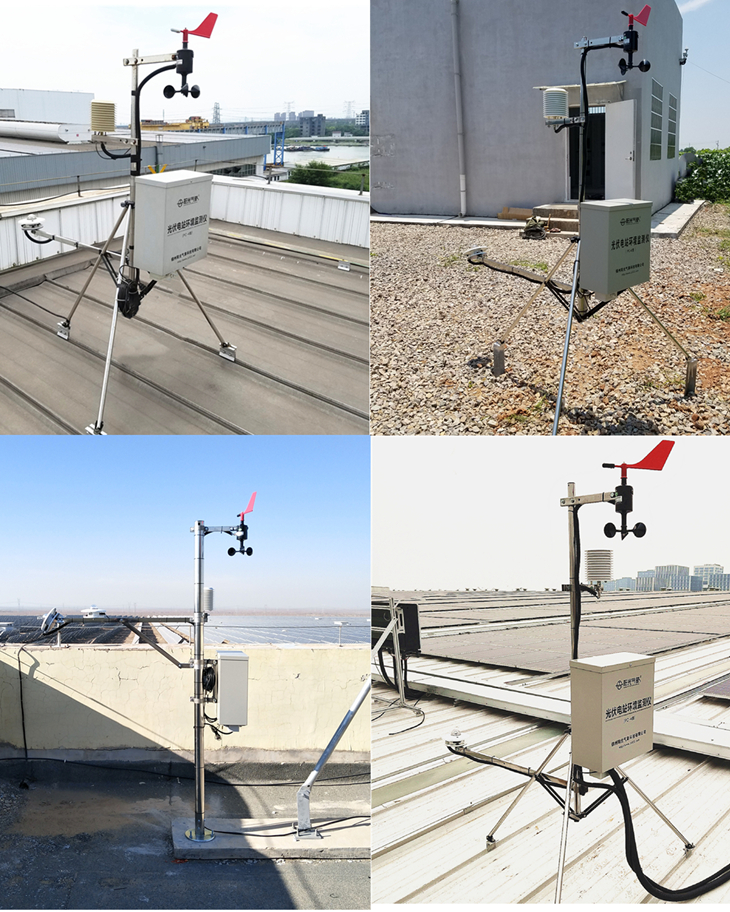

八、工程案例
